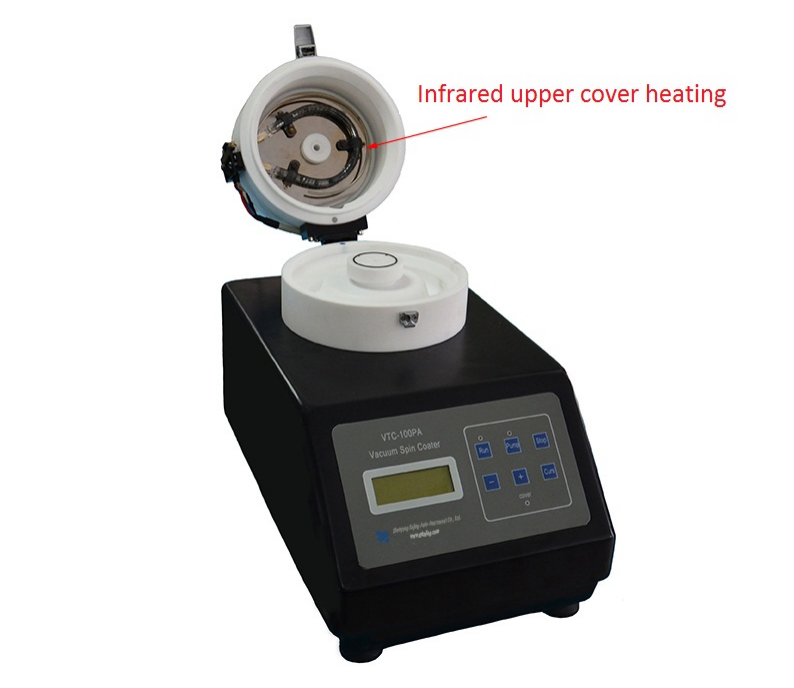

Nagysebességű centrifugális bevonatoló gép 200°C-os fűtőfedéllel
A VTC-100PA-II vákuumos centrifugális bevonóberendezés alkalmas félvezető eljárásokhoz, kristályok, optikai lemezek, lemezek gyártásához és felületbevonatokhoz stb. Használható erős savas és erős lúgos bevonóoldatok készítéséhez. A berendezés két, a minta méretének megfelelően különböző méretű vákuumos tokmánnyal van felszerelve. A berendezés 12 programkészletet képes tárolni, és minden készlet 6 futtatási szakaszt tartalmaz.
- Shenyang Kejing
- Senjang, Kína
- 10 munkanap
- 50 szett
- információ
Termékbemutató
A VTC-100PA-II fűtött vákuumos centrifugális bevonatoló berendezés félvezetők, kristályok, optikai lemezek, fotolitográfia és kapcsolódó alkalmazások felületbevonatolási folyamataihoz készült. Képes bevonatok előállítására mind erős savas, mind lúgos oldatokban.
A rendszer két különböző méretű vákuumtokmánnyal van felszerelve, így a felhasználók a minta méretei alapján választhatják ki a megfelelő tokmányt. Működés közben a mintát vákuumszívás rögzíti biztonságosan a tartóhoz. A bevonatoló akár 12 programozható receptet is támogat, amelyek mindegyike 6 egymást követő szakaszt tartalmaz. Minden szakaszban a centrifugálási sebesség külön beállítható, így a rendszer fokozatosan gyorsul a maximális sebességre. Ez biztosítja az egyenletes vékonyréteg-képződést a minta felületén, miközben minimalizálja az anyagpazarlást és javítja a hatékonyságot.
A VTC-100PA-II fűtött vákuumos centrifugális bevonatoló gép felhasználóbarát működéssel, könnyen tisztíthatósággal és kompakt kialakítással rendelkezik, így ideális választás egyetemi laboratóriumok és kutatóintézetek számára, amelyek vékonyréteg-előkészítéssel foglalkoznak.
Főbb jellemzők
1. A mintát vákuumadszorpcióval rögzítik, ami könnyen kezelhető.
2. A vákuum mértéke elérheti a -0,08 MPa-t.
3. A minták könnyen középre igazíthatók a pozicionáló eszköz segítségével, így csökkentve a rezgést vagy a rossz illesztésből adódó kipattanásokat.
4. Különböző tokmányok használhatók a minta specifikációi szerint, és a csere kényelmes és egyszerű.
5. 24 V-os kefe nélküli egyenáramú motort alkalmaznak, amelynek előnyei a nagy megbízhatóság, az erős alkalmazkodóképesség, az egyszerű javítás és karbantartás, az alacsony zajszint, a kis rezgés, a stabil működés, a gyors és stabil indítás, a stabil működés gyorsítás után, a bevonat vastagságának állandóságának és egyenletességének biztosítása érdekében.
6. Az olajmentes párhuzamos rudas vákuumszivattyú előnyei a kis méret, az egyszerű szerkezet, a könnyű kezelhetőség, a kényelmes karbantartás és a környezetszennyezés hiánya.
7. A kamra polipropilén anyagból készült, hosszabb élettartammal, hogy javítsa a kémiai korrózióval szembeni ellenállást és a kiváló feszültségrepedés-állóságot, a gép teste pedig öntött alumínium szerkezetet alkalmaz, amely tartós és könnyű.
8. A bevonatolás inert gázatmoszférában (például Ar, N2).
9. Angol operációs rendszer
10. Felnyitott fedél elleni védelem funkcióval rendelkezik. Amikor a felső fedelet a bevonatolási folyamat során vagy a bevonatolás végén kinyitják, a gép azonnal gyorsan lassít, amíg meg nem áll.
11. A vezérlőfelület érintőképernyőt és egykártyás számítógépes vezérlőrendszert alkalmaz, a numerikus kijelző pedig intuitívabb és megbízhatóbb.
TMűszaki paraméterek
Termék neve | VTC-100PA-II vákuumos centrifugális bevonatoló berendezés fűtési funkcióval | |
Termékmodell | VTC-100PA-II | |
Telepítési feltételek | 1. Hőmérséklet és páratartalom: 10–85% relatív páratartalom (25 °C-on, nem lecsapódó); üzemi hőmérséklet: 0–45 °C. 2. Környezet: Mentes az erős rezgésforrásoktól és a korrozív gázoktól. 3. Vízellátás: Szennyvízkivezetéssel felszerelt. 4. Tápegység: Egyfázisú AC 220V, 50Hz, 10A. 5. Gázellátás: Vákuum negatív nyomás (vákuumszivattyú) ≥70 L/perc szállítási sebességgel. A rendszer inert védőgázokkal, például Ar-nal vagy N₂-vel is átfúvatható. 6. Munkapad: Ajánlott méret 800 mm × 600 mm × 700 mm, teherbírás ≥50 kg (tömör cementből készült munkapad ajánlott). 7. Szellőzés: Nincsenek különleges követelmények. | |
Fő paraméterek (specifikáció) | 1. Tápellátási csatlakozófelület: Főegység: AC220V 50Hz 10A; Fűtés: AC220V 50Hz 10A 2. Teljes teljesítmény: ≤1150W (külső vákuumszivattyú nélkül) 3. Bevonókamra (anyag): PTFE 4. Mintatartó (vákuumtokmány): PTFE tokmányok, Φ19mm és Φ60mm, egy-egy 5. Üzemmód: Akár 12 tárolható program; minden program 6 működési szakaszt tartalmaz 6. Centrifugálási sebesség: 500 fordulat/perc – 10 000 fordulat/perc (effektív) 7. Gyorsítási/lassítási sebesség: Fokozatonként állítható tartomány: 100 ford/perc – 2000 ford/perc 8. Centrifugálási idő: Állítható tartomány fokozatonként: 0 – 60 s 9. Sebességstabilitás: ±1% 10. Vezérlőrendszer: NYÁK mikrovezérlő, billentyűzetvezérlés, LMC LCD kijelző 11. Fűtési módszer: Szénszálas fűtőcső független hőmérséklet-szabályozó rendszerrel, amely nem kapcsolódik a főegység vezérléséhez 12. Fűtési hőmérséklet: Szobahőmérséklet – 200 ℃ 13. Fűtőteljesítmény: AC220V 1000W 14. Hőmérséklet-szabályozási pontosság: ±2 ℃ | |
15. Termékleírás: · Méret：450mm × 340mm × 280mm · Súly: 20 kg |
| |
Sstandard kiegészítők
Nem. | név | mennyiség | kép |
1 | Vákuumtokmány (O-gyűrűvel együtt) (19 mm-es Ø ésØ60 mm) | 2 db | |
2 | Központi pozicionáló/lokátor (4 pozicionáló csappal) | 1 db |
|
3 | Epoxi injektor/fecskendő (20ml) | 1 db | |
4 | Injektor/fecskendő tartó | 1 db | - |
5 | Olajmentes vákuumszivattyú | 1 db | |
6 | Gumicső (bilinccsel együtt) | 1 db | - |
Aopcionális kiegészítők
Nem. | név | funkcionális típus | kép |
1 | Egyéb specifikációkú vákuumtokmányok | (választható) | |
2 | Pipetta (Kínában készült) | (választható) | |
3 | Pipetta (importált) | (választható) |
|
Garancia
Egy év korlátozott élettartamra szóló támogatással (a nem megfelelő tárolási körülmények miatt rozsdásodott alkatrészek kivételével)
